W dużym skrócie – komponent logiczny jest odpowiedzialny za logikę biznesową (np. sprzedaż, przyjęcie zamówień), zaś jego reprezentacja fizyczna będzie ukazywała wszystkie serwisy z których korzysta.
Komponenty logiczne
Komponenty logiczne będą zatem się mapować na odpowiedzialności. Przykładowo komponent Commenting będzie odpowiedzialny za obsługę komentarzy.
Komponenty logiczne a struktura projektu
Najczęściej komponenty logiczne są odzwierciedlane w strukturze projektu. Przykładowo:
Katalog library_management_system będzie nazwą aplikacji
Katalog inventory będzie reprezentował domeną
Katalog books będzie reprezentował komponent logiczny (przykładowa nazwa: Books Inventory)
… i tak dalej 🙂
Czasami pojawiają się też pod domeny. Łatwo można sobie wyobrazić, że katalog books można podzielić jeszcze na papierowe i ebooki:
W takim wypadku katalog books staje się pod domeną, a logiczne komponenty to katalogi ebook i paper.
Reprezentacja fizyczna

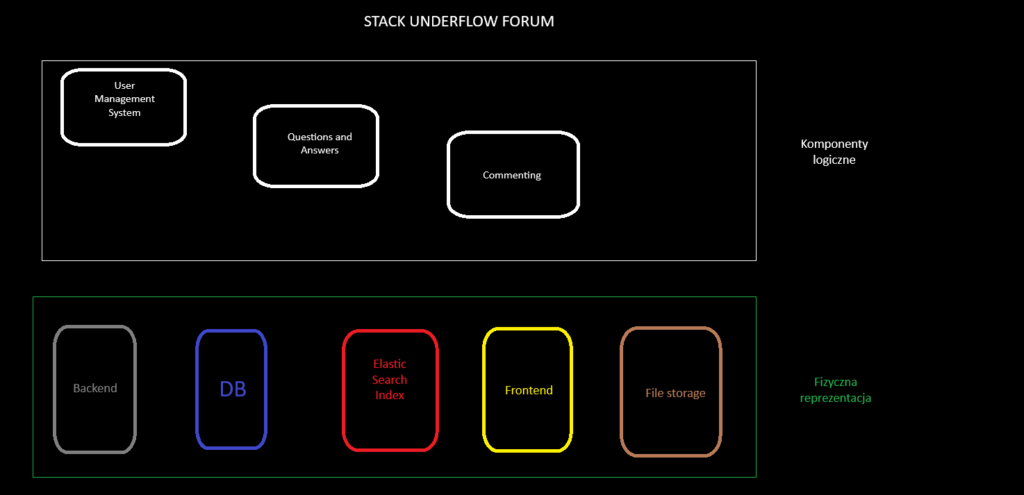

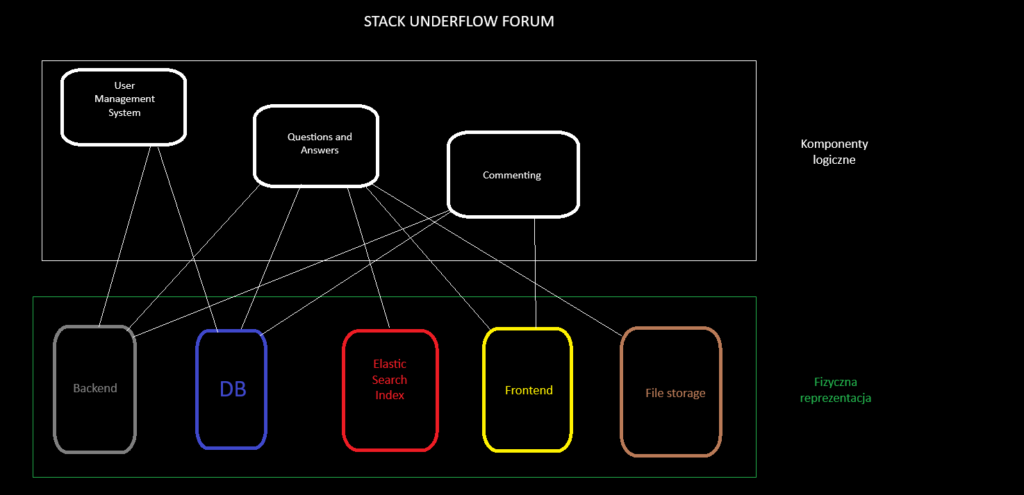

Reprezentacja fizyczna będzie pokazywała z jakich klocków składa się system (bazy danych, backend, frontend) a także może pokazywać mapowanie komponentów logicznych na reprezentację fizyczną. Przykładowo:
